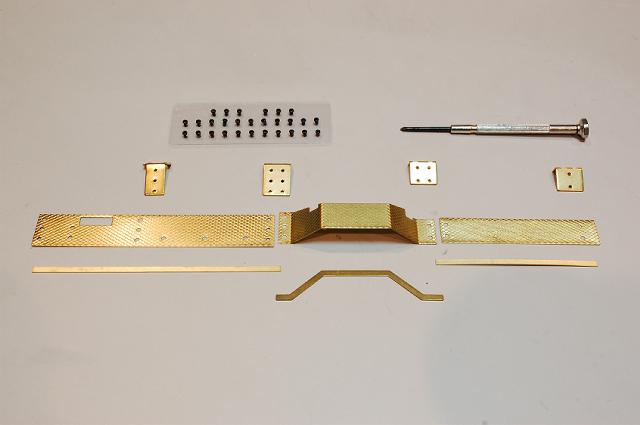

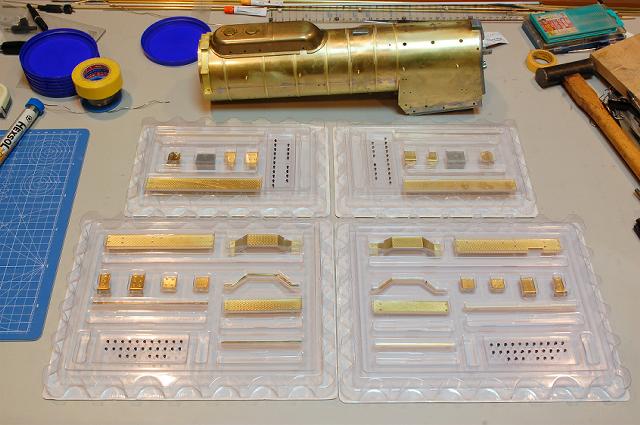

2013.01.20 いよいよランニングボード関連パーツを取り出して並べてみる。公式側と非公式側で
ほぼ同じ構成の様子だが、逆転機の穴がある方が公式側なので注意が必要だ。

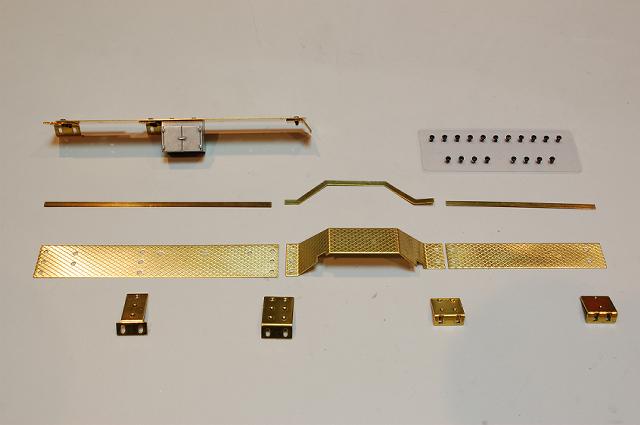

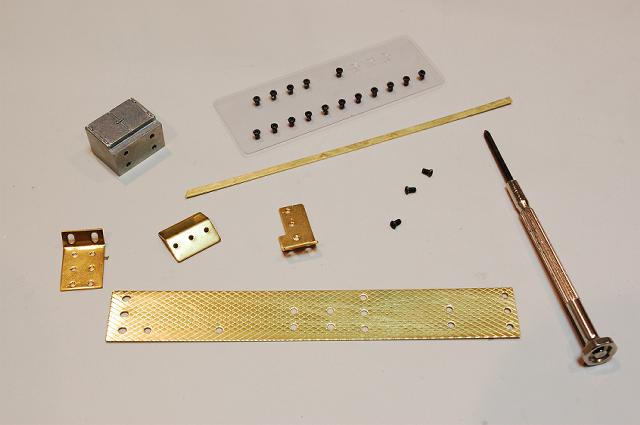

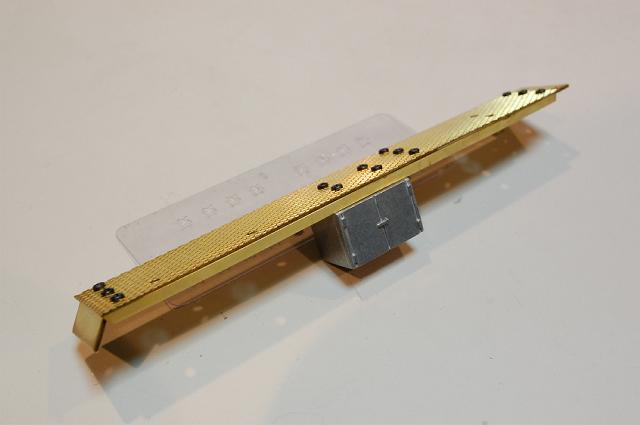

2013.01.20 まずは公式側の前方部分から組み立てを開始する。

2013.01.20 ネジ止めだけなので、あっけなく組み立てが完了した。後日、このネジの頭をどんな
方法で処理するか?が思案のしどころ。

2013.01.20 引き続き公式側の中央〜後方部分の組み立て。知ってはいたが、やはり逆転機の
穴位置は絶対におかしい。本当はランニングボードのほぼ中央に位置すべき。

2013.01.20 同じ手順で非公式側も組み立てる。ランニングボードのネジはともかく、サイドボードは
絶対ハンダ付けすべきであろうな?

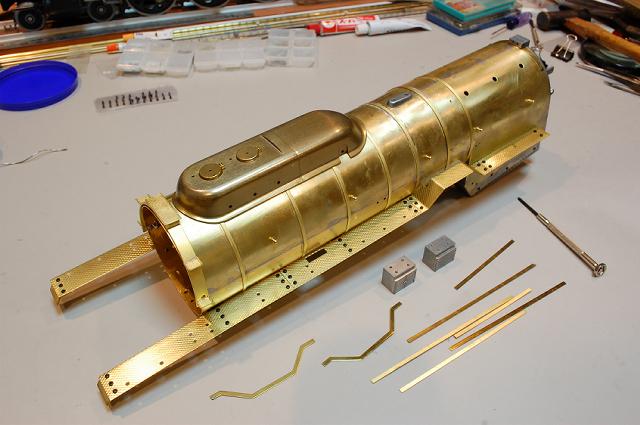

2013.01.20 ボイラーにドームとボイラーステップを仮止めし、とりあえずランニングボードをすべて
ネジ止めしてみた。逆転機の穴位置とサイドボードを見ていると、前途多難という感じ。

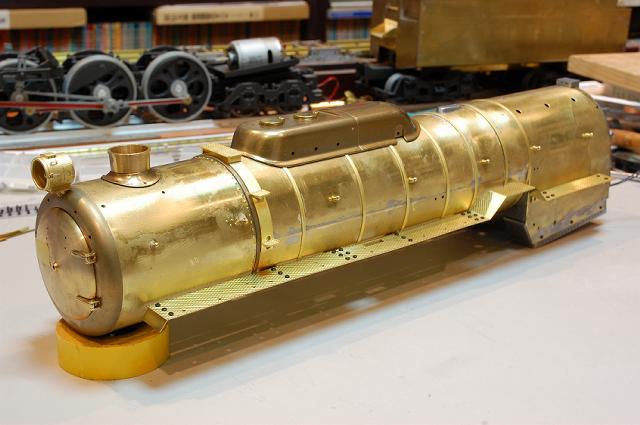

2013.01.20 ランニングボード全体の感じを見るため煙室胴まで繋いでみた。今後のディティール
工作を考えると、どのタイミングで煙室胴をボイラーに固定すべきなのか悩む。

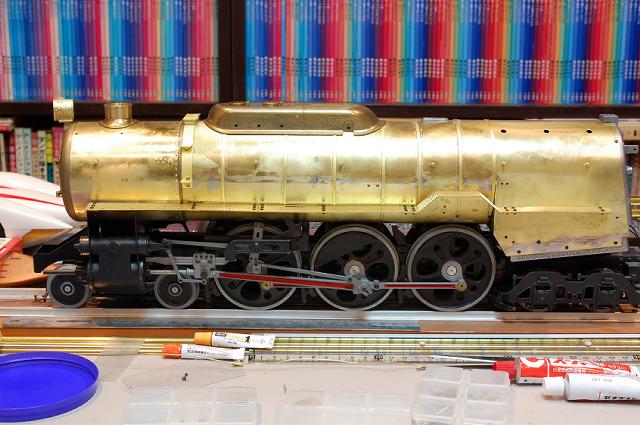

2013.01.20 機関車の下回りにかぶせてみたが、まだランニングボードにはサイドボードが付いて
いないため貧弱な感じは拭えない。このあと「逆転機の穴位置変更」という気の重い改造に着手
せねばならぬ。

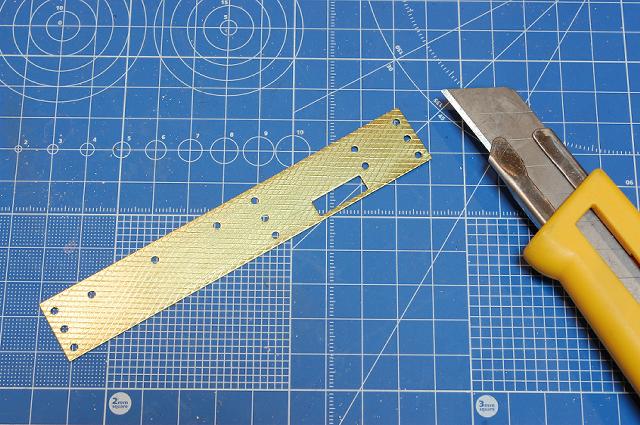

2013.01.21 一旦ランニングボードをバラし、公式側の逆転機の穴位置変更に着手する。開いて
いる逆転機の穴の位置を、ほぼランニングボード中央に移動させるのである。

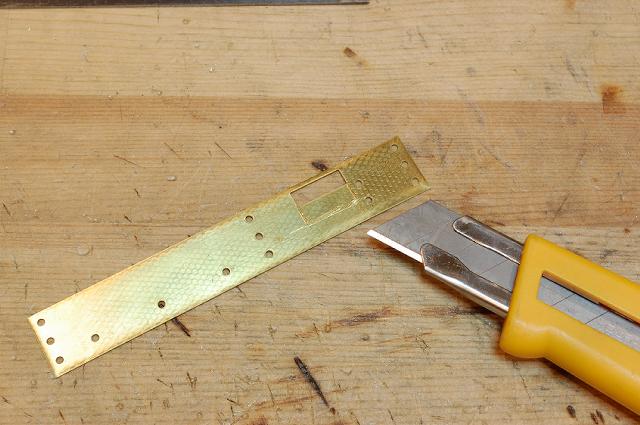

2013.01.21 裏からカッターナイフで気長に切り込んでいく。切り取る部分はあとからそっくり流用
するため、余分な穴や糸鋸によるのこしろを極力生じさせないよう注意した。

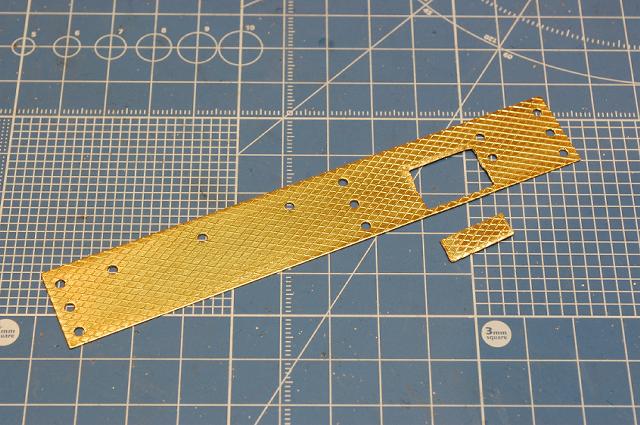

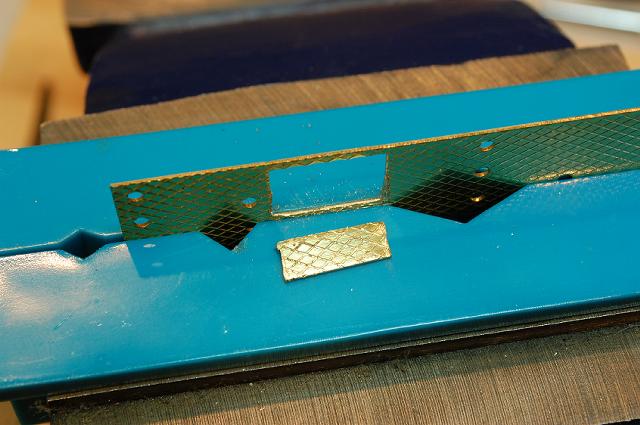

2013.01.21 あらゆる手持ちの工具を駆使して、ようやくランニングボードの一部を切り取ることに
成功した! まずは許せるレベルの仕上がり。

2013.01.21 切り取ったランニングボードの一部はそのまま穴位置の変更に流用する。すなわち
元の穴を埋めるために再利用する。

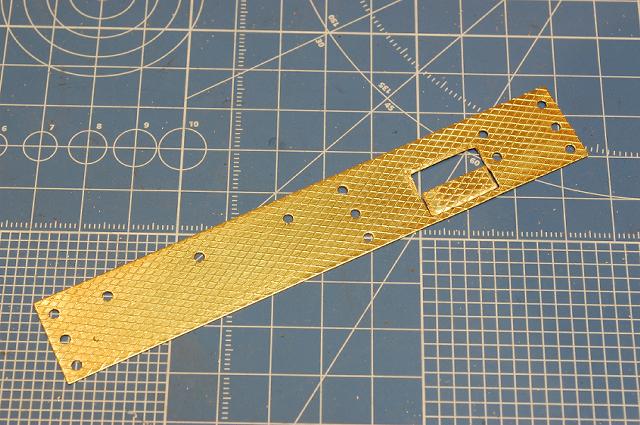

2013.01.21 こんな感じで元の穴を埋めると、見事ランニングボードのほぼ中央に穴が移動した。

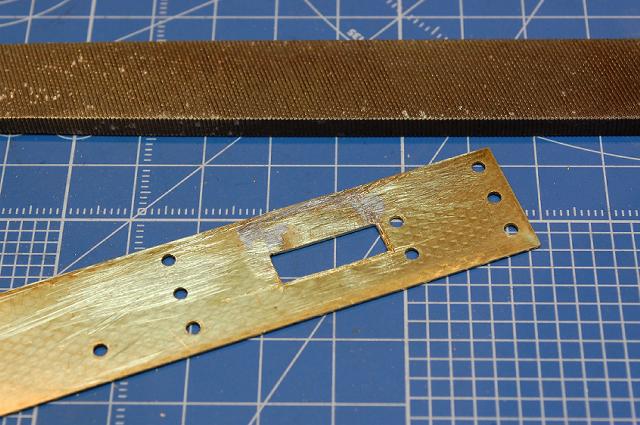

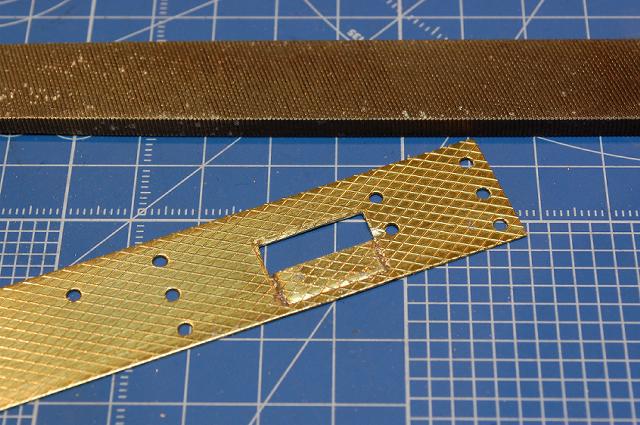

2013.01.21 裏からハンダを流してヤスリがけする。継ぎ目はほとんど目立たない。

2013.01.21 ひっくり返した表側。こんな切り貼り工作でも、黒く塗れば継ぎ目は目立たんだろ?

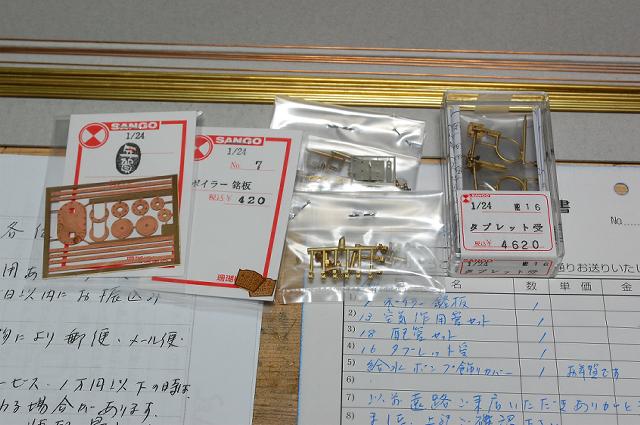

2013.01.25 注文していたディティールアップパーツが珊瑚模型店から届いた! 購入したのは
ボイラー銘板、空気作用管セット、配管セット、タブレット受けだったが、給水ポンプ飾りカバーも
入っていて、納品書には「お年賀です」と書いてあった!

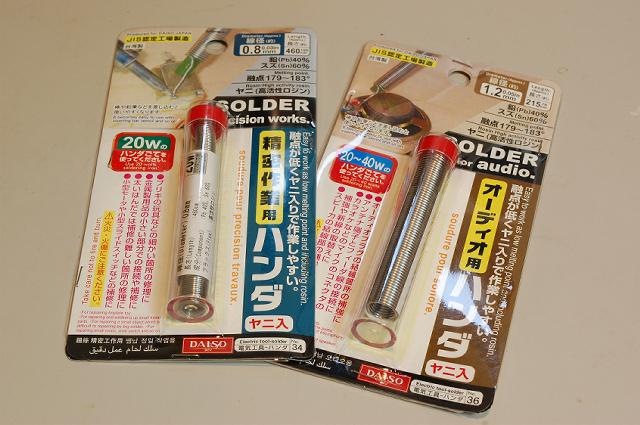

2013.01.26 100円ショップで購入したヤニ入りハンダ。どちらも鉛40%、スズ60%の品物。

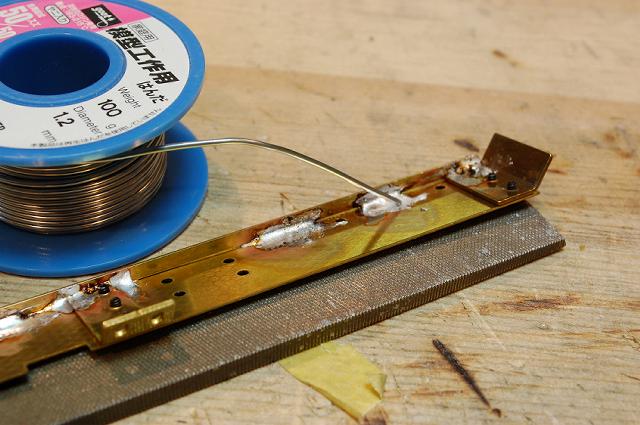

2013.01.26 逆転機の穴位置変更が終わったので、次はランニングボードにサイドボードをハンダ
付けしていく。ランニングボードを少し傾け、サイドボードを倒さぬよう注意しながらハンダを流す。

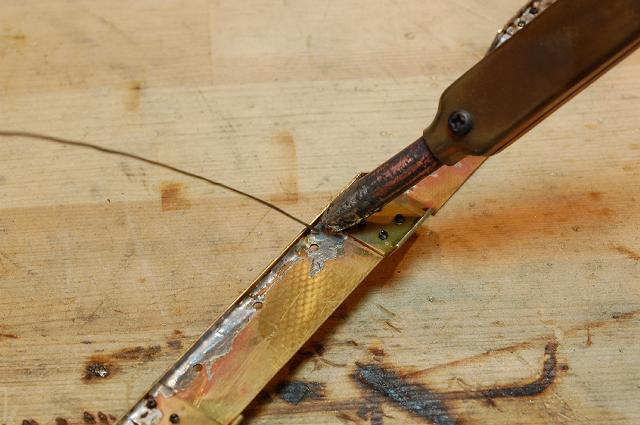

2013.01.26 十分に熱したコテを当ててハンダを流していくが、このコテ先はもっともっと細い方が
良いのかも知れぬ。

2013.01.27 お約束通り、左手の親指をヤケドしてしまったので、慌てて洗面所まで持って行って
水をかけて冷やしているところ。

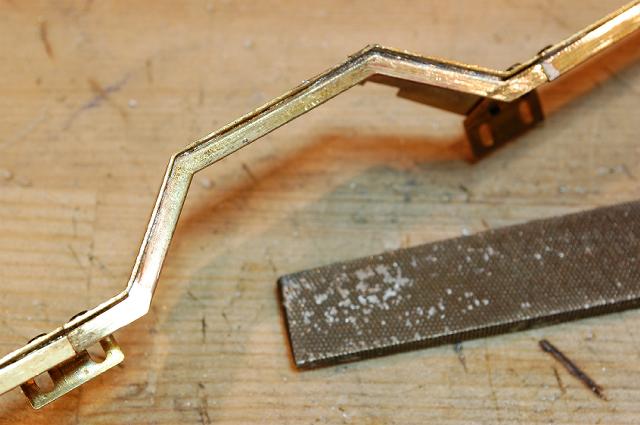

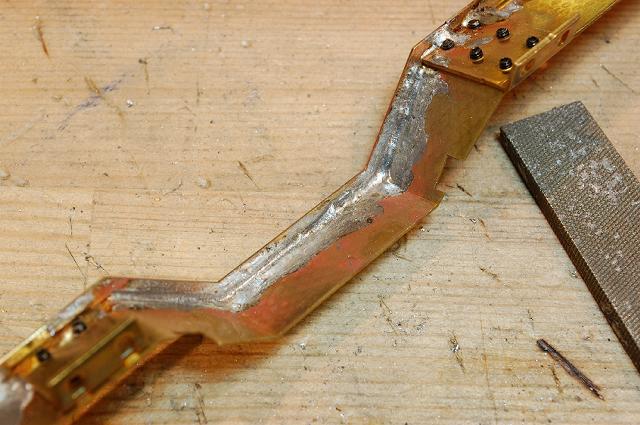

2013.01.26 この部分は特に入念にハンダを流しておいた。

2013.01.26 表から見たところ。隙間に極少量のハンダが流れてサイドボードが固定されている。
下手な浮き上がりなども発生せず、まずまずの仕上がり。

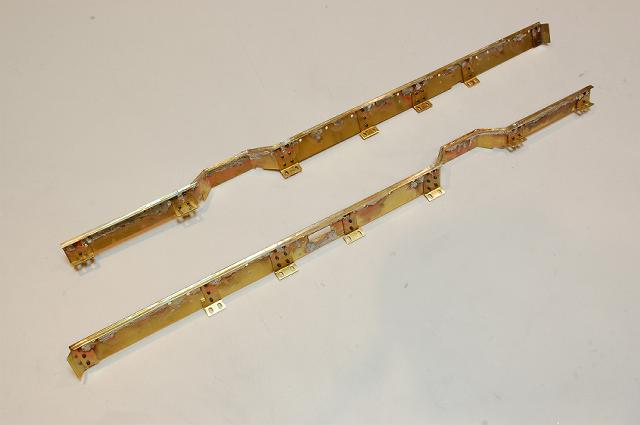

2013.01.27 サイドボードのハンダ付けが終わった左右ランニングボード。苦労したけど、強度的
には抜群の出来栄えとなった。

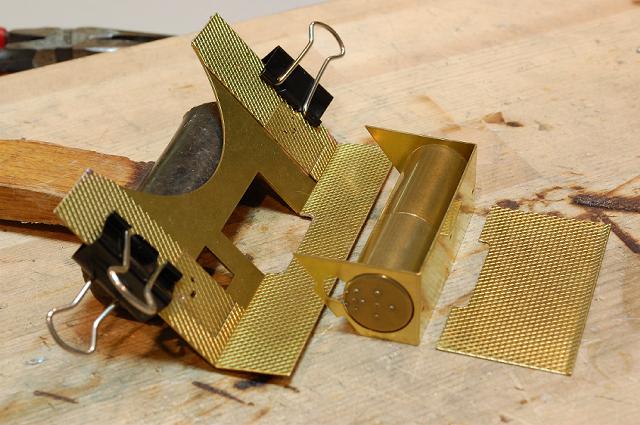

2013.01.27 ランニングボードのハンダ付けが終わったので、この辺でフロントデッキの方も構造を
確認しておく必要がある。給水温め器も仮組みして並べてみる。

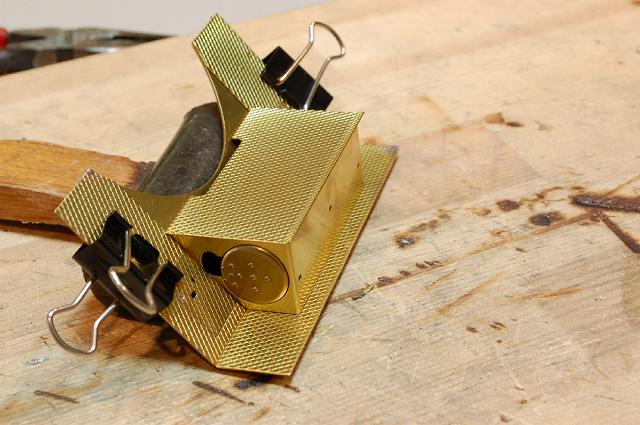

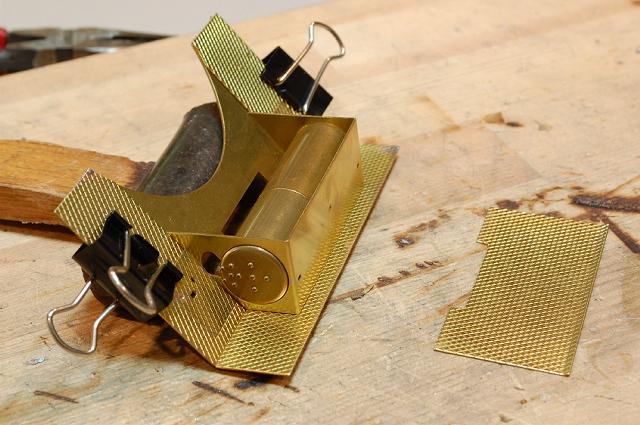

2013.01.27 フロントデッキと給水温め器カバーはご覧のようにピッタリとハマる。恐ろしいほどの
精度である。しかしパーツはすべてイモ付けで、エポキシ接着剤かハンダ付けか迷うところ。

2013.01.27 う〜ん、こういう具合に蓋をするなら、わざわざ内部に給水温め器を仕込む意味は
あんまり無いような気がするな。ファンサービスのつもりだろうが、無駄に重くなるんだよね。
