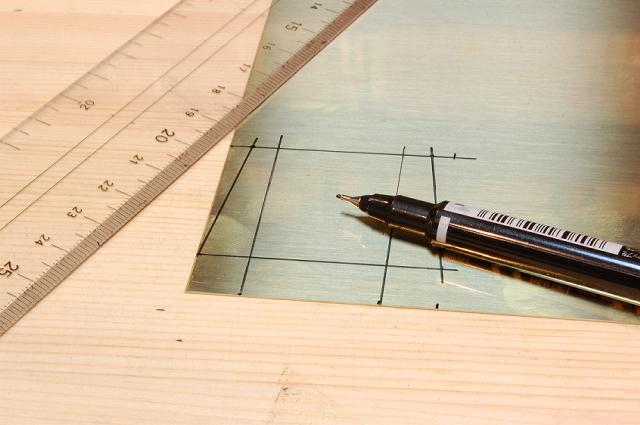

2010.05.19 ０.３ミリ厚の真鍮板に、油性マジックでテンダー前妻「ＡＴＳ収納箱」パーツをケガく。 |
 |
|

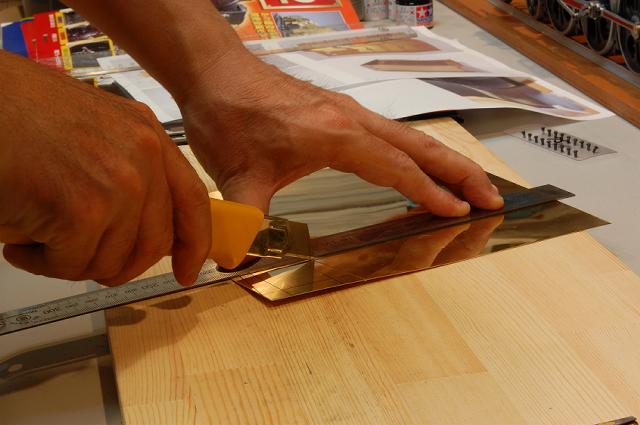

2010.05.19 ケガキ線に沿ってカッターナイフを何度も当てて、パーツを切り出していく。 |
 |
|

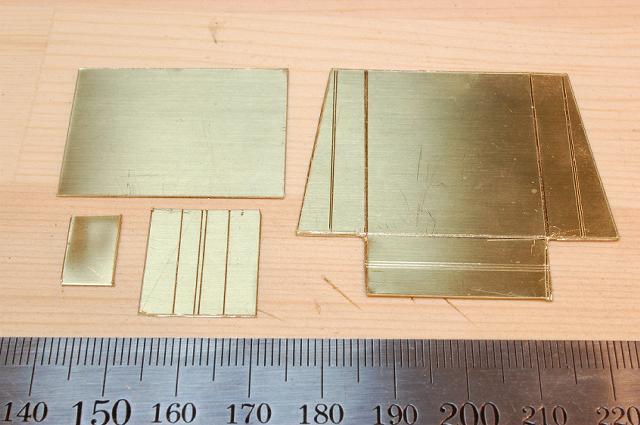

2010.05.19 切り出し終わったテンダー前妻の「ＡＴＳ収納箱」パーツ。 |
 |
|

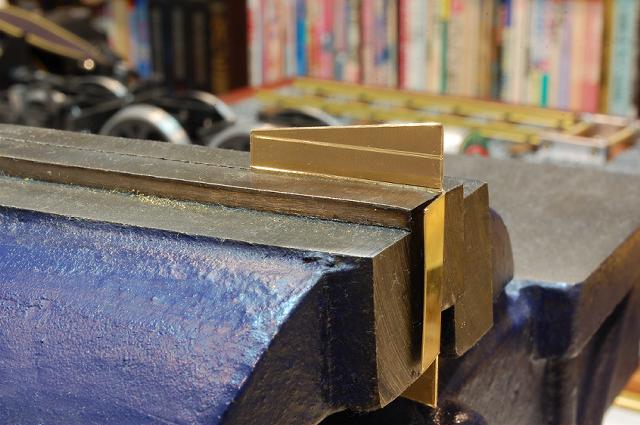

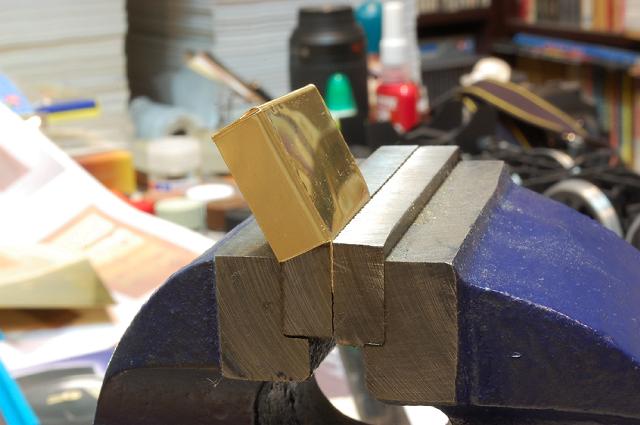

2010.05.19 万力で挟んで、切り出したパーツを折り曲げ加工中。 |
 |
|
2010.05.19 しかし、なんか上手く曲げられない(^_^;)。やっぱ俺って、工作が下手だなぁ…(^_^;)。 |
 |
|

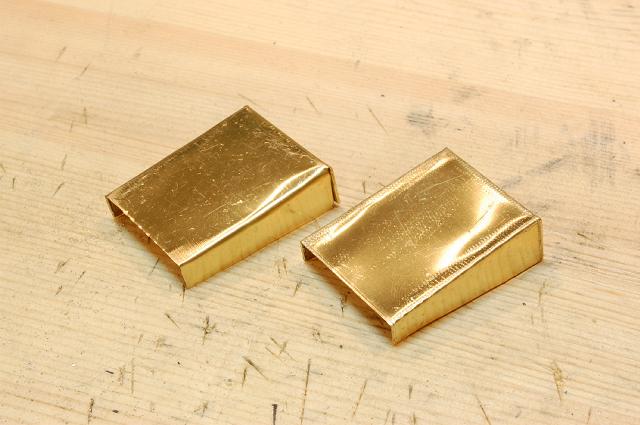

2010.05.19 結局 最初に折ったヤツ(左)は失敗で、もう一度折り直したのが右側のヤツ。…とは 言うものの、どこがどう違うのか、この写真では判らんか？(^_^;) |
 |
|

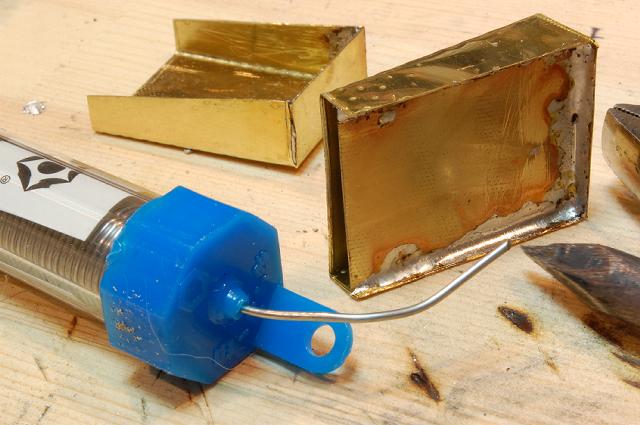

2010.05.20 ハンダ付けで「ＡＴＳ収納箱」を組み立て中。調子に乗ってコテを当て続けていたら チとハンダが流れ過ぎてしまった(^_^;)。 |
 |
|

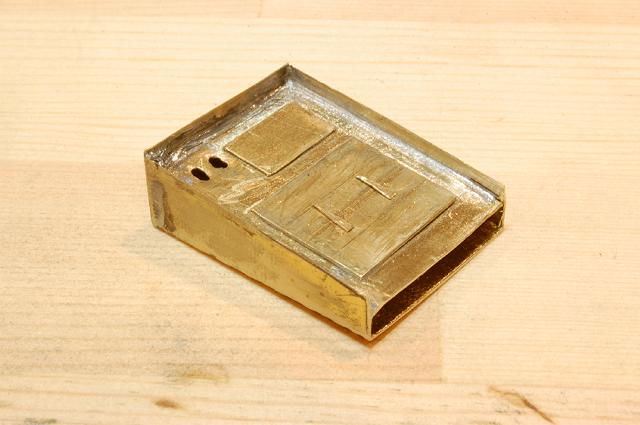

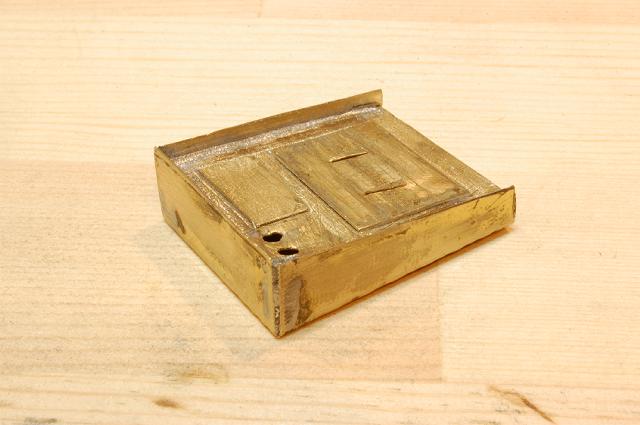

2010.05.22 完成した自作「ＡＴＳ収納箱」の様子。 |
 |
|
2010.05.22 あくまでも「雰囲気だけ」重視、な(^_^;)。 |
 |
|

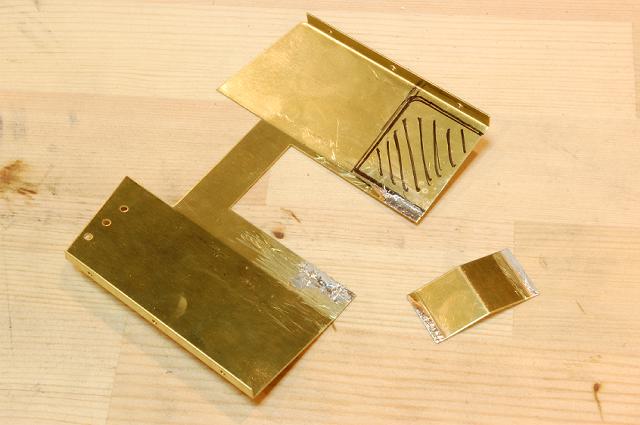

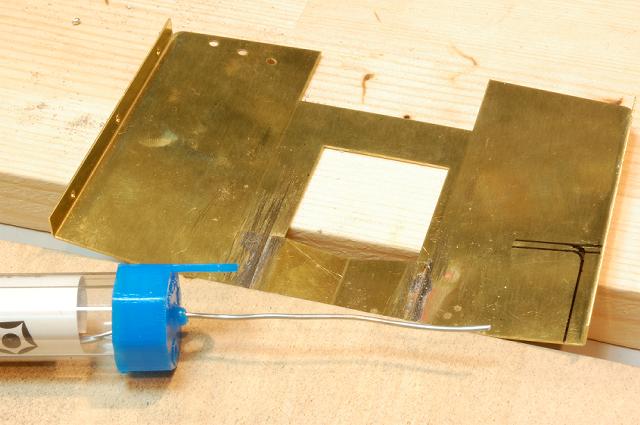

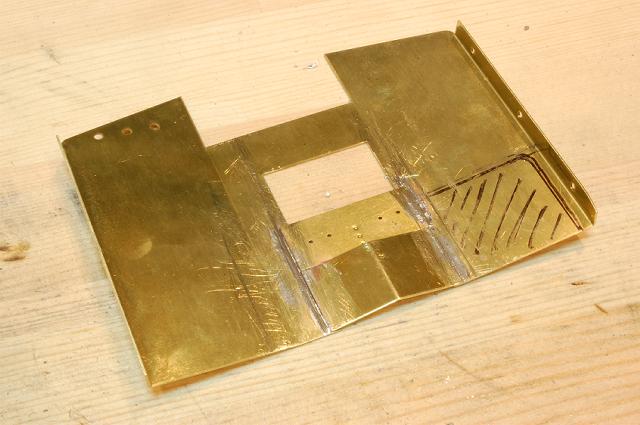

2010.05.22 本日のメインイベントは「テンダー前妻」の切り抜きだ！ まずは前妻の強度確保の ためハッチをハンダ付けした。 |
 |
|

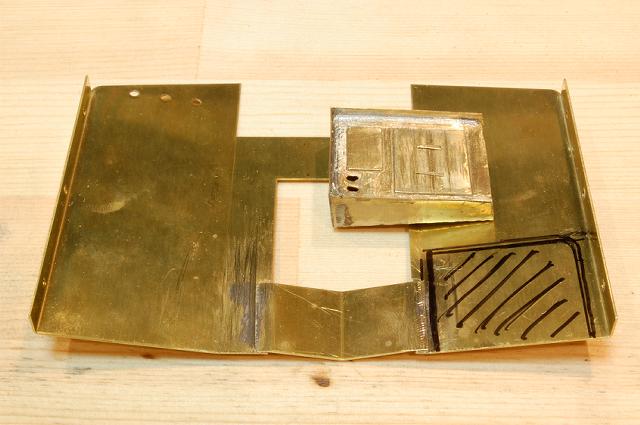

2010.05.22 切り抜くのはＡＴＳ収納箱が顔を出す「斜線部分」だ。 |
 |
|
2010.05.22 ところが前妻を切り抜く直前になって、ハッチ「裏表」を逆にしてハンダ付けしている ことに気付いてしまった！(^_^;) |
 |
|
2010.05.22 慌ててハッチのハンダ付け作業やり直し |
 |
|
2010.05.22 なんとかリカバリ完了。切り抜く前に気付いて良かったよ(^_^;)。 |
 |
|

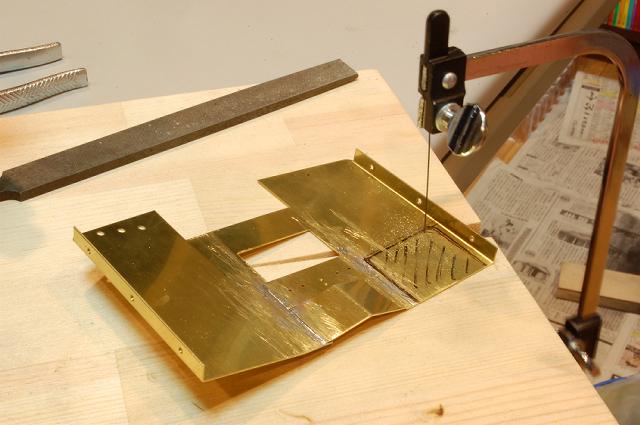

2010.05.22 いよいよテンダー前妻、ＡＴＳ収納箱部分を糸鋸で切り抜く。ところが、これがなんと 今世紀最大の難関だった(^_^;)。 |
 |
|

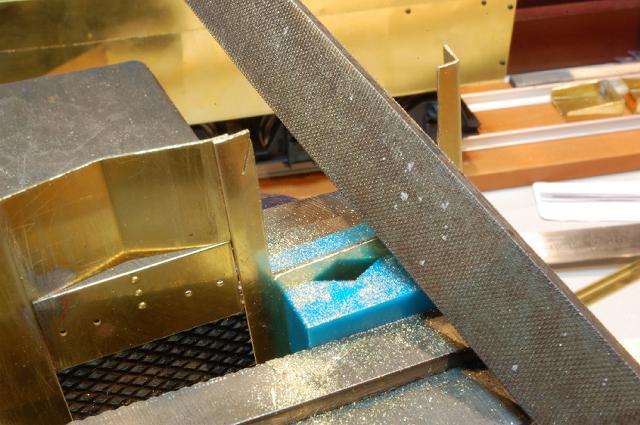

2010.05.22 糸鋸がグニャグニャ曲がってまっすぐ切れない。結局はヤスリで仕上げることに…。 |
 |
|

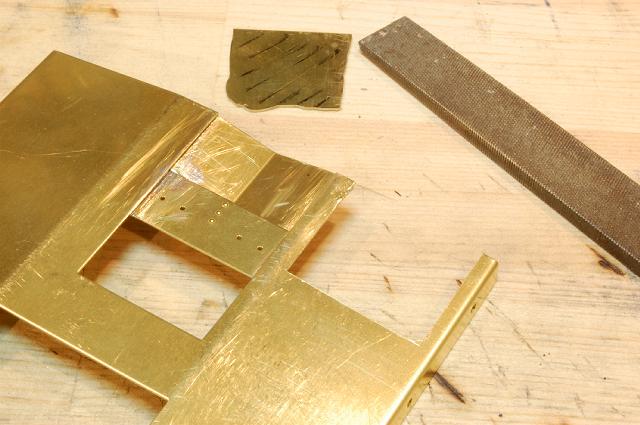

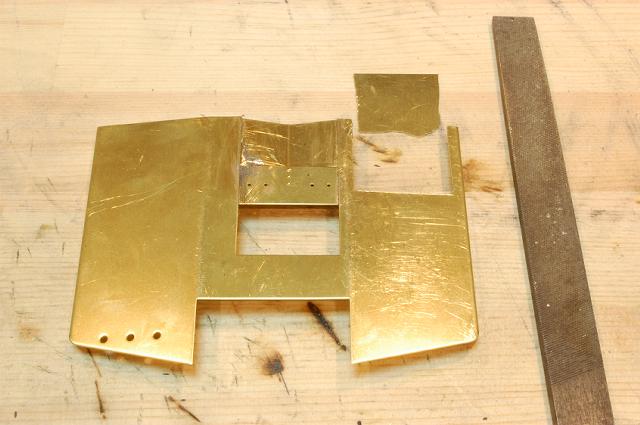

2010.05.22 ようやく切り抜きが終わったテンダー前妻。 |
 |
|
2010.05.22 糸鋸で切り取った部分の曲がってること曲がってること(^_^;)。 |
 |
|

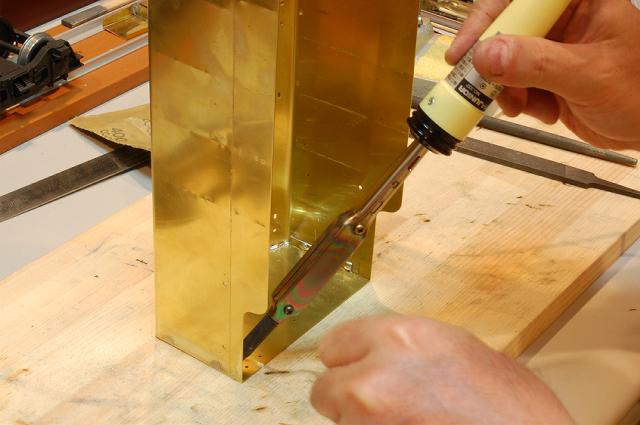

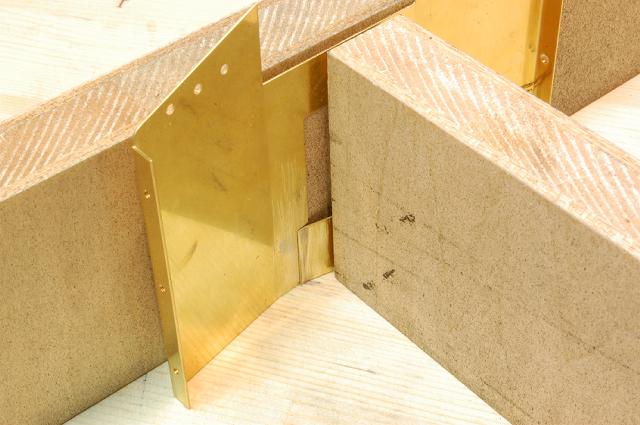

2010.05.22 前妻の加工が終わったので、いよいよテンダー本体をハンダけで組み立てる。 |
 |
|

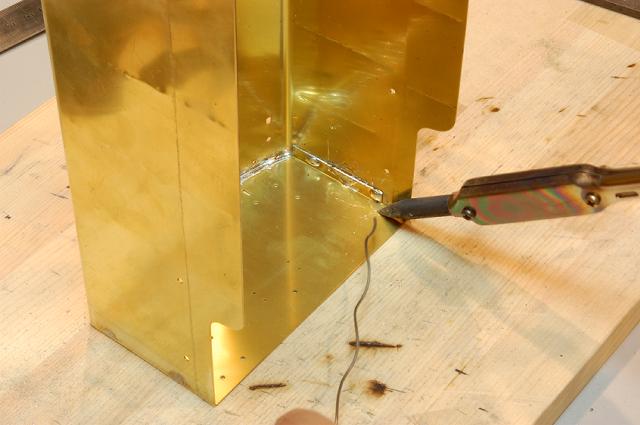

2010.05.22 ハンダごては大昔に購入していた「板金用８０Ｗタイプ」を使用。 |
 |
|

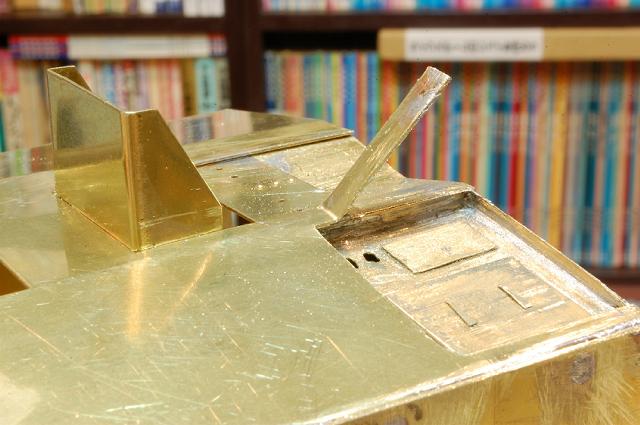

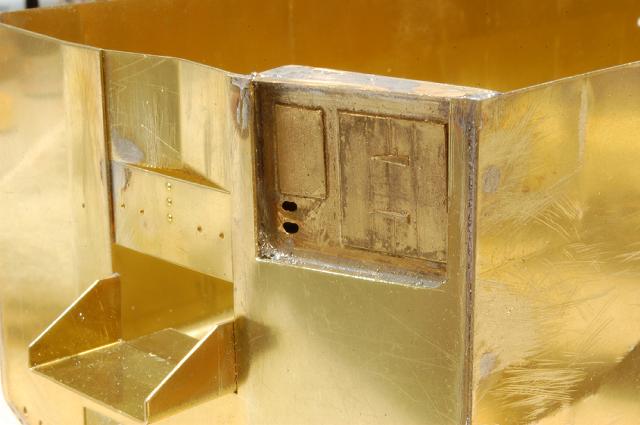

2010.05.22 ＡＴＳ収納箱は、切り取った前妻部分からこんな風に顔を出すはずだった。 |
 |
|
2010.05.22 ところが 長時間ハンダごてを当て続けていると、一度付けた部分が外れてしまって 悲惨な目に会ってしまう(^_^;)。 |
 |
|

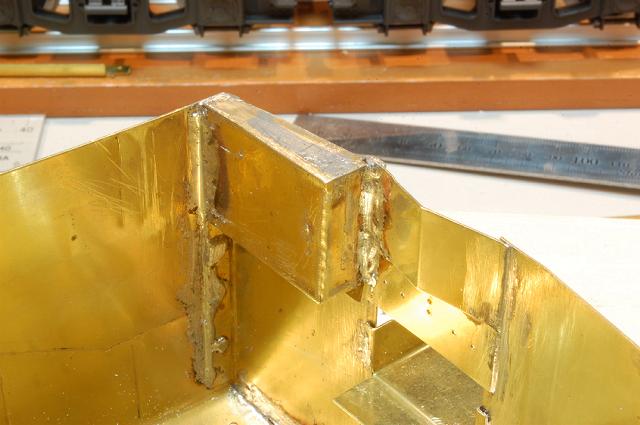

2010.05.22 ハンダを削り取るため無惨な姿になったテンダー前妻。 |
 |
|

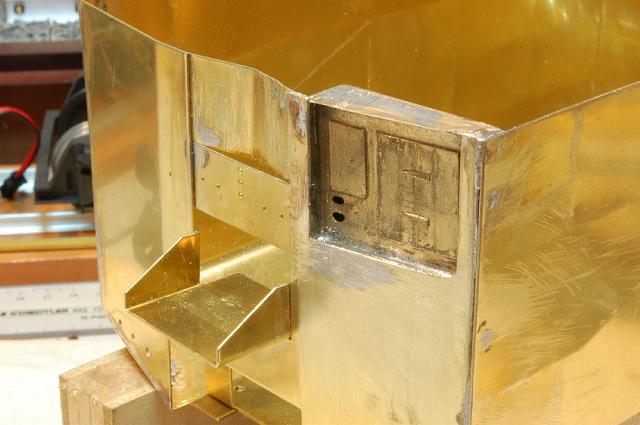

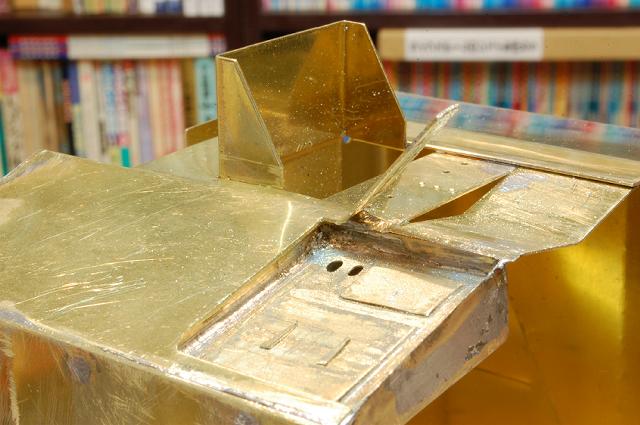

2010.05.22 なんとかリカバリ完了。ＡＴＳ収納箱付近を、テンダー前妻の裏側から見たところ。 |
 |
|
2010.05.22 こりゃ、あとで余分なハンダを削り取る作業が大変なことになりそうだ…(^_^;)。 |
