２００４年１月１４日(水) 〜 ２００４年１月２５日(日)

新メインマシン 組立導入記

２００４年１月１４日(水)

昼からパソコン工房に行って、新しいマシンを組むためのパーツを買って来た。私の 　　メインマシンは６年も昔に組み立てた PentiumII の 400MHz 機である。当時の 最新鋭 　　パーツを厳選し、「男は黙って ALL-SCSI」の言葉通り１万回転の Ultra2-SCSI HDD が 　　吠える怪物マシンだったが、今となっては完璧なる「レガシーシステム」だ(^_^;)。 　　　かなり以前から、このメインマシンとまったく同じ筐体(ケース)を見つけて購入して 　　いたので、すでに手元に買い置きしてあるハードディスクと組み合わせ、外観は同じで 　　中身が最新鋭のマシンを組み立てよう！……というのが、私の今回の計画なのである。 　　　というわけで、以下が本日の「お買い物リスト」の明細である。 　　　　● マザー ASUS A7V600 　　　　● ＣＰＵ AMD Athlon XP 2600＋ (BOX) 　　　　● メモリ Samsung M368L6423ETM-CCC 512MB DDR PC3200 CL3 (２枚！) 　　　　● ビデオ Matrox G550 (バルク) 　　　　● ＤＶＤ BTC DVD-RW IDE1004 (バルク)

光り輝く マザーボードとＣＰＵ	板は ＡＳＵＳ Ａ７Ｖ６００	石は AMD Ａｔｈlｏｎ XP 2600＋

A7V600 は ASUSTek 製で、VIA KT600 系チップセットを積んだ AthlonXP 用のマザー 　　ボードとしては、非常に有名な定番製品だ。AGP 8X、SerialATA、USB 2.0、６チャネル 　　オーディオ、ギガビットＬＡＮなどがオンボード、これ１枚でソケットＡプロセッサの 　　最高パフォーマンスを引き出せる、夢のような板である(^_^)。 　　　これに載せるＣＰＵは、AMD Athlon XP 2600＋リテールＢＯＸだ。ＣＰＵクーラーが 　　同梱されていたから バルク品を買うよりも安かった！　一般的に Athlon は Pentium4 　　よりもオーバークロックが容易であり、買って来たＣＰＵを定格以上のスピードで動作 　　させることに情熱を燃やすマニアが非常に多い。特に Athlon XP の場合は、2500＋ が 　　オーバークロック耐性が高いと評判らしいが、私が買ったのは そのひとつ上の 2600＋ 　　である。この石も Ｌ２キャッシュ 512KB の Barton コアだから、悪いはずあるまい。 　　　さらにメモリは、バルク品ながら Samsung 製の高級品(?) DDR PC3200 CL3 512MB を 　　一挙に２枚、つまり「１ギガ」分を奢ることにした！　今のメインマシンは６４０メガ 　　メモリを搭載しているから、これを下回るメモリ容量など我慢出来なかったのである。 　　CL3 というところがちょっとアレだが(^_^;)、１ギガも積んでおけば今後数年間は困る 　　こともあるまい。なんたって PC3200 規格だから、将来的にＣＰＵを FSB 400MHz 版に 　　換装することも出来るんじゃないか？ 　　　ビデオカードは、大の Matrox 社ファンを自認する私ゆえ、当然ながらＧシリーズの 　　Ｇ５５０を選択した。２世代ほど昔の古い製品だけど、デュアルモニタ環境を構築する 　　なら本製品(バルク)が最適だろう。もっとも、最新版のＧ７５０あたりを買えば、弟に 　　自慢することも出来ただろうけど……(弟は２年前からすでにＧ５５０ユーザー)。

２世代前の Matrox Ｇ５５０	ＣＰＵクーラーが でけぇ！	ＡＱＺＦＡ ０３４９ ＵＰＣＷ

それはそうと Athlon XP だが、実はその製造時期により 内部仕様に変更が施されて 　　いるそうだ。すなわち、昨年の第４０週目を過ぎた頃から製造された製品は、ＣＰＵの 　　クロック倍率が固定(変更不可能)となっており、オーバークロックを行なう時はＰＣＩ 　　バスに供給されるクロック周波数の方しか変更が出来ない。この製造時期の見分け方は 　　ＣＰＵの表面に刻印された文字列を読めば判る。例えば「AQZFA0340UPCW」なら、西暦 　　２００３年の第４０週目(１０月初旬)に製造された、というわけ。私の買ったＣＰＵは 　　この文字列が「AQZFA0349UPCW」なので、クロック倍率は固定のはずである。 　　　とまぁ、こんな具合に買って来たパーツの写真を撮っていたら、いつの間にか夜中に 　　なってしまった。驚愕すべきことに 両眼２.０を誇る(はずの)私の視力をもってしても 　　ＣＰＵの製造年月は読み取ることが出来なかった。どうやら、ますます「老眼」が進行 　　しつつあるようだ(^_^;)。仕方ないのでデジカメで接写を試みて、それでも画面一杯に 　　写らないのでレンズ先端に虫メガネを付けて拡大してみたり……、色々とやっていると 　　時間だけを浪費してしまった。 　　　現在は、１月１５日(木)の午前２時過ぎである。これから私は、いよいよ新マシンの 　　組み立て作業に突入する。うひひひ〜、楽しみじゃのぉ(^_^)。　　　　　　 (つづく)

２００４年１月１５日(木)

ぐはぁぁぁ〜(^_^;)、新マシンの組み立て及びＯＳインストールは、無茶苦茶に苦労 　　させられた。昨夜、夜中の２時過ぎから約１０時間、本日昼近くになってようやくＯＳ 　　インストールまで完了することが出来た。こりゃ、完全な徹夜作業だよ〜(^_^;)。 　　　いや、新マシンの組み立て作業自体は、ほんの１時間弱で出来上がったのだ。マザー 　　ボードにＣＰＵを差し込み、上からＣＰＵクーラーを取り付ける。スプリングが固くて 　　参ったが、ラジオペンチでグイ〜ッとやったら成功した。次に、メモリを取り付ける。 　　このマザーボードには、PC3200 規格のメモリは ２枚までしか挿せないらしい。取説を 　　読むまでは知らなかったので(^_^;) １ギガメモリを積むため 512KB を２枚買ったのは 　　結果的には「大正解」だったということになる。しかし、実は「この段階で」何気なく 　　２枚のメモリモジュールを挿してしまったことこそが、このあと大いなる苦労の原因に 　　なろうとは、この時の私は知る由もなかったのである……。 　　　いよいよ、マザーボードを筐体にネジ止めする。スペーサーが１ケ足りないが、まぁ 　　良しとしよう。ＡＧＰスロットにビデオカードを挿し込み、ディスク関連のケーブルを 　　結線する。手持ちのハードディスク用マウンタのネジ穴が微妙にズレており、そのまま 　　では取り付け不可だったので「仮止め」とした。最期に、電源関連のケーブルやＬＥＤ 　　コードを結線すれば、とりあえず組み立て作業だけは完了である。 　　　さぁ！緊張の火入れ式だ。忘れ物はないか？　うむ、大丈夫だ。よ〜し、いてまえ！ 　　私はポチッとマシンの電源スイッチを入れた。ＣＰＵクーラーのファンが回り始める。 　　急いでキーボードの DEL キーを押すと モニタに BIOS 設定画面が現れた。とりあえず 　　起動は成功だ！　ＣＰＵスピードも 166MHz×11.5＝1917MHz で、定格動作の 2600＋は 　　クリア出来た。CD-ROM から起動するよう、Boot ドライブ設定を変更する。ここまでは 　　極めて順調な滑り出しだった。

新マシン組み立て中	緊張の電源初投入！

ここから先は、何度もやっている Windows 2000 のクリーンインストールだ。画面の 　　指示に従い、ハードディスクの領域確保。８０ギガもあるので NTFS のフォーマットは 　　１時間近くかかった。フォーマットが済めば、自動的にファイルコピーが開始される。 　　いつものように、次々とファイルがコピーされている時だった。突然、画面上にエラー 　　文言が表示された！(^_^;)「セットアップの途中でファイルがコピーできません」 　　　おかしい。なんで？　リターンキーを押したらコピーは続行されたが、ほどなくして 　　再びエラー文言が表示される。「セットアップの途中でファイルがコピーできません」 　　リターンキーでコピーを続行、またまたエラー。リターンキー、エラー、リターンキー 　　エラー……、もうボロボロである(^_^;)。 　　　ハードディスクのフォーマットがおかしいんじゃないか？と疑い、再度領域確保から 　　やり直すことにしてみた。NTFS フォーマットで、また１時間。しかし そのあと始まる 　　ファイルコピーでは、またもやさっきと同じエラー文言が出るではないか。念のために 　　インストール先ドライブをＣからＤに変えてみる。NTFS フォーマットで また１時間。 　　続くファイルコピーでまたエラー(^_^;)。一体、どぉなっとんじゃ〜？！(^_^;)

← 苦労したＯＳインストール (^_^;)

ここに至ってようやく「これはディスクの問題じゃない！」と確信したので、いつも 　　使っているメインマシンの方でＷｅｂ検索をかけてみた。すると驚くべきことに、この 　　ようにセットアップ途中でエラーが頻発する時には、メモリモジュールの枚数を１枚に 　　減らしてからインストールを実行せよ、という記述が見つかった。早速、新マシンから 　　メモリモジュールを１枚抜き取り、メモリ 512KB の状態で 再度インストールをやって 　　みた。すると、さっきまでのエラーが嘘のように、今度は安定してコピーが出来るでは 　　ないか！　諸悪の根源は、やはりメモリの「２枚挿し」だったのである！ 　　　ここまで来れば、しめたものである。Windows 2000 が入ったところで マザーボード 　　関連の各種ドライバソフトを入れる。ビデオカードのドライバを入れる。画面が広々と 　　なったところで、インターネットに繋ぐ。WindowsUpdate で SP4 を当てて、IE 6.0 や 　　各種パッチを入れまくる。落ち着いたところで桐Ｖ９を入れる。松茸を入れる。メイン 　　マシンから辞書をコピーする。秀丸を入れる。鶴亀を入れる。その他、必要なソフトを 　　ジャンジャン入れまくる。８０ギガのディスクは、まだまだ全然余裕である。今までは 　　Ｃドライブが僅か４ギガ(４ギガですぞ、４ギガ！(^_^;))だったので、８０ギガなんて 　　本当に夢のような広さである。 　　　さて、必要最小限の環境が整ったところで、私は一旦マシンの電源を落として、再度 　　２枚目のメモリモジュールを挿してみた。当然ながら、ＯＳの起動に失敗。思った通り 　　である。マザーボードの BIOS が、このバルクメモリの「２枚挿し」を許していない。 　　ということは、BIOS アップデートだ。ASUS のサイトに行ってみたら、この板の最新版 　　BIOS は バージョン 1006 らしい。購入したボードの BIOS は 1005 だったので、早速 　　ASUS LiveUpdate で BIOS 更新をやってみた。その後、再びメモリを２枚挿し。今度は 　　見事にＯＳが起動した。光り輝くメモリ容量表示も 1,048,092 KB だ。やり〜！(^_^)v 　　　う〜ん。さすが Athlon XP 2600＋の動きは、キビキビしていて 実に速いですなぁ。 　　古い PentiumII 400MHz 機とは、どえらい違いである。理屈で言えば、その差はなんと 　　６倍以上なのだ。さて、ここまで来たら、次はいよいよ「禁断の」オーバークロックを 　　試してみましょうか？(^_^)　　　　　　　　　　　　　　　　　　　　　　 (つづく)

２００４年１月１７日(土)

今日は一日中、先日組み立てた新しいマシンの「オーバークロック」を試していた。 　　新マシンのＣＰＵは Athlon XP 2600＋だが、このＣＰＵは 166MHz×11.5＝1917MHz と 　　いう定格スピードで動作する。以前の Athlon XP ではこの「11.5 倍」というクロック 　　倍率を自在に変更出来たそうだが、私が購入した石は昨年の第４９週目に製造された品 　　なので、残念ながらこのクロック倍率は固定なのである。よって、ＣＰＵを定格以上の 　　スピードで動作させようと思えば ｢166MHz」という外部クロック周波数の方を変更する 　　しか方法はない。 　　　この 外部クロック周波数(FSB)は BIOS 設定画面で変更可能だが、そのまま無邪気に 　　変えてしまうとマシンが起動すらしなくなるから注意が必要だ。私の場合、これを最初 　　一気に 220MHz に上げたら、マシンがウンともスンとも言わなくなった(^_^;)。慌てて 　　電源スイッチを切ってから汗を拭い、今度は少しづつ慎重に FSB を上げて行く。 　　　天下の２ちゃんねるの書き込みを読むと、FSB を上げる時は ＣＰＵの Vcore 電圧も 　　上げると良いらしい。俗に言う「カツ入れ」というヤツだろう。 定格 1.65V のところ 　　Vcore を 1.80V まで上げると、見事に実動作クロック 2300MHz で動作した。これって 　　Athlon XP 3200＋を遥かに超えるスピードですよね？(^_^)

■ ＣＰＵ ： Athlon XP 2600+ (Barton) 　■ ロット ： 0349 　■ ファン ： リテールＢＯＸ附属品 　■ Ｍ／Ｂ ： ASUS A7V600 　■ 動作クロック ： 2300 　■ ＦＳＢ ： 200 　■ 倍率 ： 11.5 　■ Vcore ： 1.80 　■ メモリ ： Samsung PC3200 CL3 1024MB 　■ ＣＰＵ温度 ： 55度

しかしまぁ、この Vcore 電圧は ちょっと高過ぎじゃな。ＣＰＵ温度が高くなるのが 　　非常に怖い。熱暴走くらいならまだしも、ＣＰＵに致命的なダメージを与えてしまうと 　　元も子もなくなる。この石で常用可能な FSB は 幾らなのか？　しばらくは定格動作に 　　戻した上で、先人たちの情報収集に努めることにしよう。　　　　　　　　　(つづく)

２００４年１月１９日(月)

夜。千石電商で、ＶＧＡとキーボードの延長ケーブルを注文した。送料込み、代引き 　　手数料込みで ３,８５０円。新しく組み立てたマシンをメインマシンと置き換えるため 　　には、今の机の上に並んだ３台目の２１インチディスプレイまで届く長さのケーブルが 　　新たに１本必要だ……ということに、今頃になって気付いたのだ。

２００４年１月２２日(木)

帰宅したら千石電商からケーブルが届いていた。「安かろう悪かろう」じゃないか？ 　　と思って少々心配していたＶＧＡケーブル(５メートル)だったが、外観は三菱の純正品 　　(１.５メートル)とあまり変わらず ひとまず安心。これを使って機器のセッティングを 　　行なうのは、週末の楽しみに取っておこう。

２００４年１月２５日(日)

今日は、こないだ購入したＶＧＡケーブルとキーボード延長ケーブルを使い、メイン 　　マシンを完全に入れ替える作業を実施した。５メートルのＶＧＡケーブルは、これまで 　　使ってきたメインマシンのモニタ位置を変更するために使ったが、心配していた長さに 　　よる画質劣化は皆無であり、まずは満足出来る環境となった。

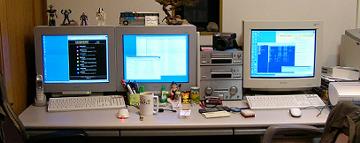

上の写真が新しいマシン環境だ。左の２台が(新)メインマシンのマルチモニタ、右の 　　１台が(旧)マシンのシングルモニタである。さすがに２１インチモニタが３台も並ぶと 　　なかなか壮観である。当然ながら２台のマシンは家庭内ＬＡＮに接続しており、双方を 　　用いて、ようやく本格的な「クラサバ開発環境」や「ファイルサーバ環境」を構築する 　　ことが出来たことになる。
